根據《石油庫節能設計導則》和其它有關規范要求，輕質油罐應為浮頂罐。組裝式鋁質內浮盤為節能降耗產品。
根據介質特點，浮盤材質為鋁質、鋼質、不銹鋼質。
產品類別:
A、蛛網狀六邊形鋁浮盤 B、三角形不銹鋼浮盤 C、井字形不銹鋼浮盤 D、全接觸箱式內浮盤
設計、安裝遵循的規范/標準:
立式園筒形鋼制焊接油罐設計規范 GB50341-2003
工業用鋁及鋁金熱擠壓型材 GB/T6892-2000
石油庫設計規范 GB50074-2002
組裝式內浮盤的結構特點

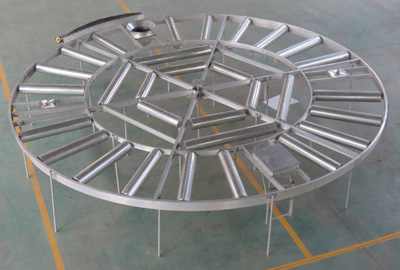

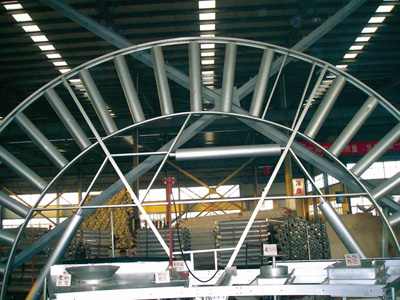

1.特有的蛛網狀六邊形結構
組裝式內浮盤采用了特有的蛛網狀六邊形結構，與傳統浮盤材料總量相同時，其結構強度高，穩定性好。
2.小尺寸多浮子分布，增強可靠性

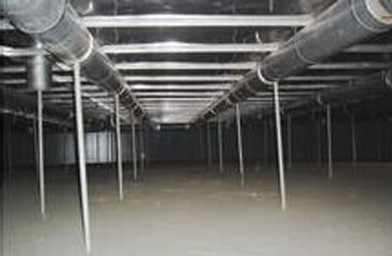

浮子數量多，在浮盤上分布均勻，避免了因個別浮子泄露造成整個浮盤傾斜、卡盤現象，增強了浮盤的可靠性。采用小尺寸的浮子，使浮子與面板之間的距離小，骨架下端在液面以下，因而骨架與骨架之間分割液面，使液面形成許多小氣室。小氣室對運行中產生的液面波動有較好的阻尼作用，吸收運行時產生的沖擊，確保運行平穩。
3.外圈浮子集中分布，保證密封運行可靠、平穩
組裝式內浮盤采用了獨特的浮子布置形式。其中，在外圈、沿周邊密封帶附近，均勻設置多個浮子，使密封帶受力均勻，用于克服浮盤在運行過程中產生的密封帶與罐壁之間產生的摩擦力，同時也增強了密封帶附近的結構強度，從而保證了浮盤密封帶的運行安全，不出現卡盤現象。
4.采用特制鋁管作為浮子管
組裝式內浮盤采用了特制的鋁合金管，無縱向焊縫，減少了泄露的可能性。
5.節能、降耗
節能效果明顯，降耗率可達98%。浮盤設計確保油氣空間最小，有效地減少了介質的揮發量，降耗率達98%。使用安全，減少了污染。
6.儲罐利用率高
由于油氣空間小，一般低于90%，使整個結構只有300mm厚，增加了儲罐空間，提高了儲罐的儲存利用率。
7.安裝簡易、迅速、維修成本低
浮盤安裝用螺栓連接，無須焊接；零部件實現模具化、標準化生產，互換性好。
